SB Link för CAD

29min

Funktioner

SiteBase Link för CAD är ett tillägg (Add-in) för AutoCAD samt BricsCAD som utnyttjas för att utbyta information mellan SiteBase och CAD. När applikationen är installerad finns de nya funktionerna tillgängliga via ett menyalternativ eller en ribbon.

  • All information i en ritning kan länkas till objekt och dokument i SiteBase.
  • Alla länkade uppgifter kan uppdateras till gällande status från AutoCAD applikationen eller från SiteBase.
  • Länkade detaljer kan öppna sitt objektformulär direkt från ritningen utan att starta igång SiteBase, ändringar kan sedan göras där som kommer att skrivas in både till databasen och ritningen.
  • Automatiskt länka objekt på en ritning mot matchande objekt i SiteBase med hjälp av posnummer.
  • Jämförelsefunktion som kan jämföra två olika versioner av en dokumentfil och därefter revisionsmärka ("molna") det som skiljer. Resultatet presenteras också i en Excel lista.
  • Funktion för färgmarkering på ritningen av block som är länkade/ej länkade/odefinierade.
  • Kompatibel med SiteSymbol, direkt när en symbol sätts in kan den länkas mot SiteBase.



Meny

SiteBase Link menyn finns tillgänglig i "Ribbon" utseende eller som en traditionell meny.

Document image


Objekt

Funktioner som endast påverkar enskilda block (objekt), inte hela ritningen. Aktivera kommandot först och klicka sedan på blocket det gäller. Så länge kommandot är aktivt kan flera block pekas ut efter varandra.

Document image


Select Object

Öppnar en dialog där blocket kan kopplas mot ett SiteBase objekt. När formuläret stängs uppdateras symbolen med uppgifter från SiteBase.

Börja med att välja disciplin och kategori, välj därefter objekt i den nedre listan att koppla mot. Vid långa listor kan sökfunktionen Ctrl+F vara användbar.

Via formulärknappen Skapa nytt är det också möjligt att skapa upp nya objekt i SiteBase och därefter koppla dessa mot blocket i ritningen. Var lite extra uppmärksam när denna funktion används så att alla nödvändiga uppgifter blir angivna i SiteBase.

Document image


Edit

Öppnar det länkade objektets objektformulär, är det inte länkat öppnas en dialog för Select objekt.

Ändringar kan göras direkt på formuläret och ändringar sparas när formuläret stängs ned, därefter kommer också blocket på ritningen att uppdateras. När formuläret stängs uppdateras blocket med eventuella ändringar som är gjordes i SiteBase.

Update

Uppdatera blocket med information från SiteBase, inget objektformulär öppnas.

Create / Write

Skapar nytt objekt i SiteBase och kopplar det mot blocket, formuläret Create Objekt öppnas.

Write

Uppdaterar SiteBase databasen med data från ritningen. För att detta ska fungera krävs att symboldefinitionen i SiteBase för blocket har returlänkar uppsatta.

Release

Bryter länken mellan SiteBase och valda block. Det innebär att blocket inte kommer att påverkas när ritningen uppdateras. Används för normalt länkade block som man istället valt att fylla i manuellt.





Dokument

Funktioner som påverkar alla block på ritningen.

Document image


Link

Går igenom samtliga block i ritningen och kontrollerar deras länkning mot SiteBase. Kan användas för att länka externt gjorda ritningar mot SiteBase, förutsatt att:

  • Använda block är upplagda som symboldefinitioner i SiteBase.
  • Symboldefinitionen måste ha ett uppsatt nyckelattribut, vanligtvis ett posnummer.
  • Posnummer på ritningsblocket måste kunna matchas mot ett befintligt objekt i databasen.

Release

Bryter länken mellan alla länkade block och SiteBase.

Varning!

Funktionen frikopplar alla objektkopplingar mot SiteBase.

Update

Uppdaterar alla länkade block med information från SiteBase inklusive ritningshuvud.

Create

Skapar ett objekt i SiteBase för varje ritningsblock som har den symboldefinition i SiteBase. Förutsatt att:

  • Använda block är upplagda som symboldefinitioner i SiteBase.
  • Symboldefinitionen måste ha ett uppsatt nyckelattribut, vanligtvis ett posnummer.
  • Posnummer på ritningsblocket måste kunna matchas mot ett befintligt objekt i databasen.

Write

Uppdaterar SiteBase med information från samtliga länkade block. Förutsatt att:

  • Använda block är upplagda som symboldefinitioner i SiteBase.
  • Symboldefinitionen måste ha ett uppsatt nyckelattribut.

Observera!

Funktionerna Create & Write används med försiktighet eftersom det är snabbt gjort att infoga mängder av nya objekt i SiteBase eller ändra data. Funktionen kräver att SiteBase symboldefinitioner är korrekt uppsatta för att fungera.

Update DOM

Uppdaterar Dokument/Objekt kopplingen i SiteBase, dvs. den information som visas på objektformulärens flik dokument samt dokumentformulärens flik objekt.

Kopplingen används exempelvis på flödesscheman för att visa alla ingående objekt. Däremot används den mer sällan på andra ritningar så som exempelvis kretsscheman.

  • Saknas en koppling till ett objekt som finns på ritningen så läggs den till.
  • Tas ett objekt bort på ritningen försvinner också kopplingen i SiteBase.
  • Endast tidigare automatgenererade kopplingar behandlas, manuellt gjorda lämnas opåverkade.

Info

På dokumentklassen kan en egenskap (!1010001) sättas som gör att alla ritningar tillhörande denna klass automatiskt kör denna uppdatering när ritningen sparas. Det gäller exempelvis klassen för flödesscheman. Därför sköts denna uppdatering normalt helt automatiskt där den är tänkt att användas.





Revisions

En mycket användbar funktion för att automatiskt markera ändringar på ritningen genom att jämföra den aktuella arbetsfilen med en tidigare arkiverad version. Motsvarande jämförelse kan också göras direkt i SiteBase granskningsflik, fördelen med att göra den från Cad är att "molnen" också kan sparas ned i ritningen på ett eget lager (SB_Revisions_Layel).

Document image


Jämföra revisioner

Klicka på knappen för att öppna en dialog över alla tillgängliga arkivversioner, markera en av dessa så kommer den aktuella ritningen att jämföras med denna. Det finns tre olika typer av revisionsmärkningar som indikeras av färgerna.

  • Ljusgrön (1) = Nya block
  • Orange (2) = Ändrad uppgift
  • Ljusröd (3) = Raderat block
Document image


Ta bort revisionsmoln

Tar bort alla revisionsmarkeringar inklusive lagret.





Settings

Inställningar och konfiguration för att hantera symboldefinitioner och så kallade lokala referenser. Mer information om knapparna Edit reference och Edit Symbols finns i avsnittet Definitioner

Document image


Properties

Öppnar Properties formuläret som visar information om dokumentkopplingen mot SiteBase.

Det kan vara bra att känna till om man stöter på något problem med en ritning som beter sig konstigt när den försöker uppdateras.

Document image


Länkinformation (1)

Fälten är skrivskyddade och pekar ut dokumentposten i SiteBase som ritningen är länkad emot. Är fälten tomma saknar dokumentet kopplingen.

Applikation Visar vilken applikationsserver som dokumentet är länkat till. Körs SiteBase v6 visas istället den så kallade AIA filen.

Databas Visar mot vilken databas dokumentet är kopplat.

Dokument ID Visar mot vilken dokumentpost dokumentet är kopplat (ID nr) Motsvarande nummer kan ses på dokumentformuläret i SiteBase på fliken SB Info.





Arkiv

Dokument kan checkas ut/in direkt ifrån CAD, men det rekommenderas att man gör det ifrån dokumentposten i SiteBase istället.

Document image





Link

Se även avsnittet: Definitioner

Document image


Init Link

Initierar länken mellan ritningen och dokumentposten i SiteBase. Länken måste vara initierad och giltig för att övriga kommandon skall fungera. Normalt är länken alltid aktiverad när ritningen öppnas från SiteBase i redigeringsläge.

Efter att ha tryckt Init Link öppnas en dialog.

  1. Välj AppServer, samma adress som anges i SiteBase inloggningsfönster
  2. Välj Databas, vanligtvis är det enbart projektdatabasen som kan väljas.
  3. Välj Dokument att koppla mot.

Därefter kommer dokumentlänken att skapas och ritningen kan komma att uppdateras med uppgifter från SiteBase.

Break Link

Bryter länken mot dokumentposten i SiteBase. Kan exempelvis användas om man vill skapa ett nytt dokument av en kopia på ett befintligt länkat dokument.

Show Links

Öppnar en lista (1) som visar alla länkade och olänkade objekt på ritningen. Funktionen är mycket användbar för att hitta och kontrollera vad som är länkat på en ritning samt om det finns flera block kopplade mot samma objekt osv.

Document image


Auto zoom (2) Invid Zoom knappen sitter ett reglage för inställning av zoomgrad. Markera kryssrutan Auto zoom för att automatisk zooma in på markerat objekt i listan.

Kolumninställningar (3) Via inställningarna är det möjligt att lägga till fler kolumner mot andra datafält i SiteBase. Det går också att lägga till flera olika villkor för färgmarkering i listan, exempelvis färgmarkera olika rader efter status eller om flera block är länkade mot samma objekt. I exemplet markeras alla utgångna objekt med röd färg i listan.

Document image

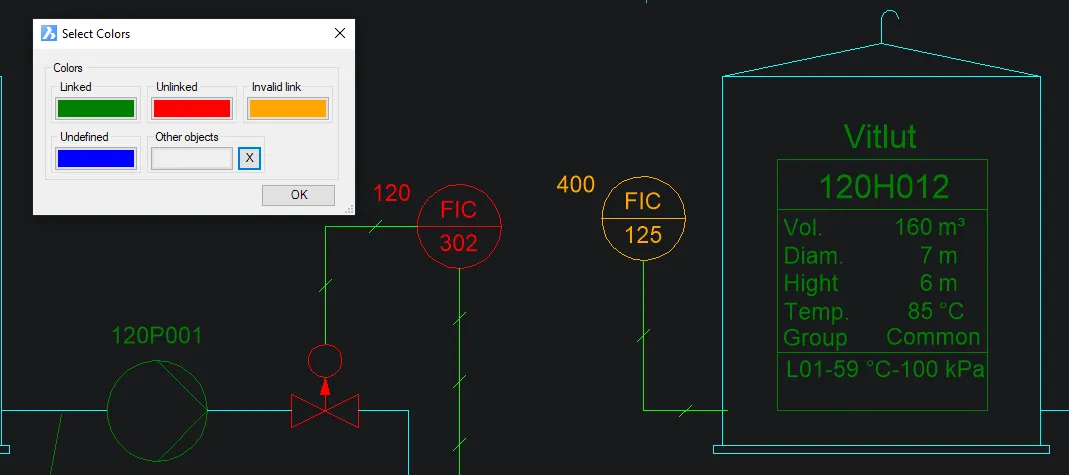

Mark

Aktivera färgmarkering av block efter deras länkstatus. Färginställningar kan göras under Select colors. Färgmärkningen ligger synlig tills att Unmark väljs eller när ritningen stängs ned, märkningen sparas aldrig med ritningen.

Länkade block grönmarkeras, olänkade rödmarkeras, saknas symboldefinitionen markeras dessa i blått och om länken ej är giltig så markeras dessa i orange.
